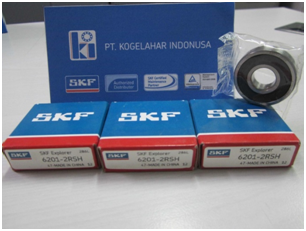

Figure 1. Bearing SKF dengan penomoran 6201-2RSH (kiri) dan 22318 EK/C3 (kanan)

Ketika anda membeli bearing SKF, ada penomoran yang diukir di bearingnya dan kotaknya. Penomoran tersebut tidak asal-asalan dan memang ada artinya. Dengan pengetahuan yang benar dan sedikit perhitungan, anda bisa langsung mengetahui dimensi bearing tersebut beserta fitur bearing tersebut.

Figure 2. Sistem penomoran bearing

Pada umumnya, bearing memiliki 5 penomoran dalam urutan sebagai berikut:

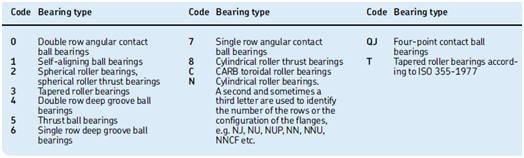

1. Tipe bearing

2. Ketebalan bearing

Untuk bearing radial, seri ukurannya (B, C, atau T) dari paling tipis sampai ke paling tebal dalam urutan sebagai berikut: 8,0,1,2,3,4,5,6,7.

Untuk bearing thrust (axial), seri ukurannya (H) dari paling tipis sampai ke paling tebal dalam urutan 7, 9, 1, 2.

Alhasil secara sekilas kita bisa tahu bearing mana yang lebih tebal jika kita membandingkan seri ketebalannya, namun untuk mengetahui ketebalannya secara terperinci dalam mm, maka harus dilihat langsung ke katalog.

3. Diameter luar bearing

Untuk diameter luar, seri ukurannya (D besar) dari paling kecil sampai ke paling besar dalam urutan 7, 8, 9, 0, 1, 2, 3, 4)

Alhasil secara sekilas kita bearing mana yang diameter luarnya lebih besar jika kita membandingkan seri diameter luarnya, namun untuk mengetahui diameter luarnya secara terperinci dalam mm, maka harus dilihat langsung ke katalog.

4&5. Diameter dalam bearing dikali 5 (mm)

Dua penomoran terakhir dari bearing menggambarkan inner diameternya dikali 5 mm. Perhitungan ini hanya berlaku untuk bearing ukuran di antara 20 mm (2 nomor terakhir = 04) sampai 480 mm (2 nomor terakhir = 96).

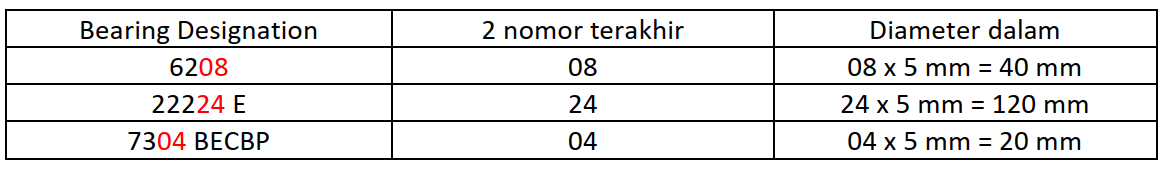

Contoh:

Untuk bearing dengan ukuran kurang dari 20 mm, maka penomoran adalah sebagai berikut

        • Jika dibawah 10 mm, maka memakai garis miring:
                o Contoh: 618/9 → 9 mm
        • 00 = 10 mm
        • 01 = 12 mm
        • 02 = 15 mm
        • 03 = 17 mm

Untuk bearing dengan ukurang lebih dari 480 mm, maka penomorannya langsung mencantumkan diameter dalam setelah garis miring: 618/560 -> diameter dalam 560 mm
