Shaft Alignment

Apa itu misalignment?

Misalignment (Ketidaksejajaran) poros terjadi ketika penyambungan antara 2 mesin (contohnya elektrik motor dengan pompa) dengan coupling tidak sejajar secara parallel ataupun secara sudut.

Misalignment poros dapat menyebabkan :
– Meningkatkan beban bearing
– Mengurangi umur pakai bearing
– Meningkatkan pemakaian seals
– Meningkatkan vibrasi
– Meningkatkan noise
– Meningkatkan konsumsi energi

Sebanyak 50% kerusakan mesin disebabkan oleh misalignment pada poros. Secara keseluruhan misalignment yang terjadi pada mesin mengurangi kinerja mesin.

Berapa toleransi misalignment yang diizinkan?

Mesin apa yang bisa dilakukan shaft alignment?

Shaft Alignment dapat dilakukan pada mesin-mesin yang disambungkan dan digerakkan oleh coupling Contoh mesin yang dapat dilakukan shaft alignment service:
– Turbine
– Generator
– Fan (ID Fan, PA Fan, SA Fan, Exhaust Fan, dsb)
– Pump
– Crusher
– Cooling Tower
– Dust Collector
– Refiner
– Compressor
– Dsb

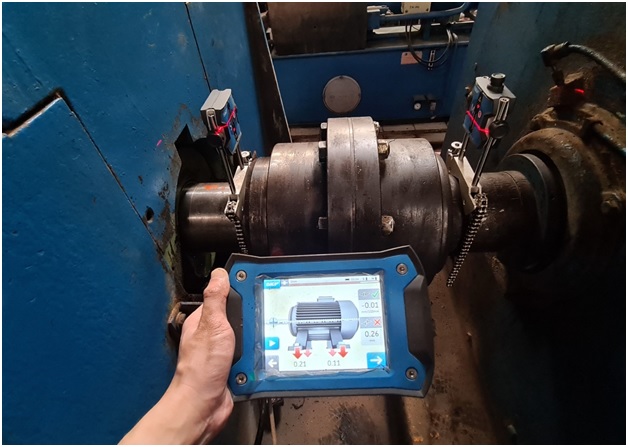

PT. Kogelahar Indonusa juga menyediakan jasa Shaft Alignment, yaitu mengatasi ketidaksejajaran (misalignment) pada poros and, dengan penambahan shim plate pada dudukan mesin. PT. Kogelahar Indonusa menggunakan SKF Laser Shaft Alignment Tool TKSA 51 dalam melakukan jasa Shaft Alignment Penggunaan tools tersebut dapat memberikan informasi akurat terhadap posisi penggeseran mesin, agar mendapatkan hasil alignment yang presisi. Maximum ukuran poros ataupun hub coupling yang dapat dikerjakan adalah 20 mm sampai 450 mm dan jarak maksimum antar coupling adalah 5 meter.

Keuntungan dari Kogelahar Shaft Alignment Service :
– Alignment dilakukan menggunakan Laser Alignment Tool, untuk mendapatkan hasil yang presisi.
– Dapat dikerjakan dengan tempo waktu yang singkat

Contoh laporan
