Yakin shaft antar mesin anda sudah 100% sejajar?

Ketika anda mengganti bearing baru di mesin yang terhubung dengan as, mesin tersebut akan tergeser dan akan perlu disejajarkan antar coupling kembali. Aktivitas ini biasa disebut sebagai pensejajaran as ataupun dikenal sebagai shaft alignment.

Kesejajaran as (Shaft Alignment)

Dalam dunia bearing, adalah sebuah fakta bahwa ketidaksejajaran as (shaft misalignment) mengakibatkan sampai 50% dari biaya kerusakan mesin. Ketika kita dapat mensejajarkan as dengan akurat, maka anda dapat menurunkan jumlah kerusakan dan menghindari kerusakan tidak terduga yang alhasil akan menurunkan biaya operasional pabrik. Di dunia yang semakin kompetitif, kebutuhan untuk mensejajarkan as menjadi semakin kritikal dibandingkan sebelumnya.

Mesin butuh untuk disejajarkan secara horizontal dan vertikal. Shaft misalignment memiliki 3 wujud (A) Ketidaksejajaran paralel (Parallel misalignment), (B) Ketidaksejajaran sudut (Angular misalignment), dan (C) Kombinasi dari ketidaksejajaran paralel dan ketidaksejajaran sudut.

Bagaimana caranya membedakan bearing asli dengan bearing palsu

Gambar 1. (A) Ketidaksejajaran parallel dan (B) Ketidaksejajaran sudut

Suffix

Gambar 2. Kesejajaran yang ideal dan sempurna

Metode pensejajaran as (Shaft Alignment)
Dalam dunia teknik pensejajaran as, ada tiga metode untuk mensejajarkan as: (A) metode penggaris dan kasat mata, (B) metode dial indicator, dan (C) metode laser.

Internal design bearing

Gambar 3. (A) metode penggaris dan kasat mata, (B) metode dial indicator, dan (C) metode laser

(A) Metode penggaris dan kasat mata palinglah sering ditemukan di lapangan karena metode tersebut paling cepat dan mudah dilaksankan, namun akurasinya sangatlah buruk. (B) Metode dial indicator mempunyai akurasi yang tinggi, namun dibutuhkan keterampilan yang tinggi dan memakan waktu yang lama, alhasil cukup jarang ditemukan di lapangan. (C) Metode laser adalah metode yang paling SKF anjurkan karena akurasinya paling tinggi, bisa digunakan siapa pun, dan memakan waktu yang singkat untuk mensejajarkan as.

SKF Laser Shaft Alignment

Sebagai solusi terbaik untuk menghadapai ketidaksejajaran as, SKF memproduksi alat laser shaft alignment yang akan memberitahukan ketidaksejajaran sampai micrometer ketika pensejajaran sedang berlangsung melalui tampilan digital SKF ataupun langsung ke smartphone dan tablet anda.

Internal design bearing

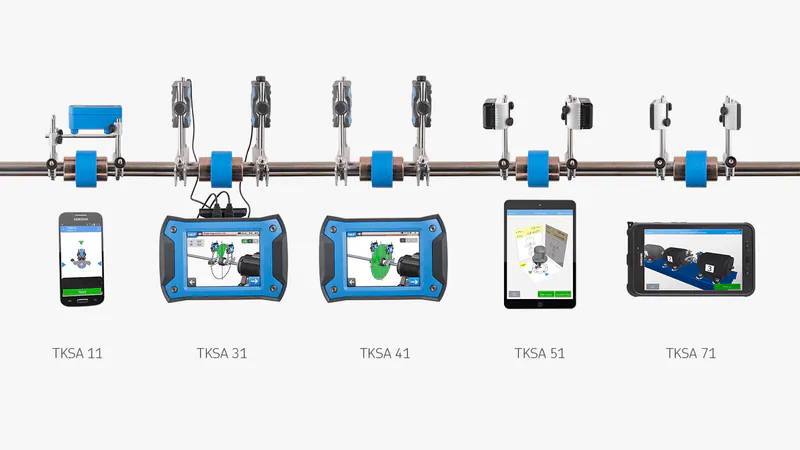

Gambar 4. jajaran produk shaft alignment SKF: ada yang menggunakan tampilan digital sendiri (TKSA 31 dan TKSA 41) dan ada yang bisa langsung terhubung dengan smartphone dan tablet melalui aplikasi SKF (TKSA 11, TKSA 51, dan TKSA 71).

Berikut adalah beberapa alat keunggulan SKF Laser Shaft Alignment:

1. Instruksi yang jelas didampingi oleh gambar secara langsung untuk mempersiapkan aktivitas pengukuran dimensi dan kesejajaran

6308-2RSH

Gambar 5. Panduan untuk menyiapkan sensor laser untuk proses mendeteksi kesejajaran

2. Informasi ketidaksejajaran sampai micrometer secara langsung dari arahan horizontal maupun vertikal

Bagaimana caranya membedakan bearing asli dengan bearing palsu

Gambar 6. Panduan tindakan koreksi horizontal dari aplikasi SKF adalah untuk mendorong 0,29 millimeter dan 0,47 millimeter kearah dalam untuk kedua kaki motor.

Bagaimana caranya membedakan bearing asli dengan bearing palsu

Gambar 7. Panduan tindakan koreksi ketidaksejajaran vertikal dari aplikasi SKF adalah untuk menaikkan 0,21 millimeter dan 0,61 millimeter untuk kedua kaki motor.

3. Laporan otomatis sebelum dan sesudah kegiatan pensejajaran (Before and After Alignment)

Bagaimana caranya membedakan bearing asli dengan bearing palsu

Gambar 8. Laporan otomatis sebelum dan sesudah tindakan pensejajaran dari aplikasi SKF

PT. KOGELAHAR INDONUSA, selaku Distributor Resmi SKF dan SKF Certified Maintenance Partner 4.0, siap membantu anda untuk meningkatkan kesejajaran mesin anda agar usia pakai suku cadang anda meningkat dan produksi pabrik tidak terganggu. Kami dapat melakukan pelatihan teori dan praktek mengenai Shaft Alignment maupun demo langsung alat SKF TKSA 51 Laser Shaft Alignment untuk anda.
